เมื่อโดรนคุณบินตกมา ก็ต้อง ซ่อม DJI Phantom 3 มีวิธีการซ่อมอย่างไร ไปดูกัน

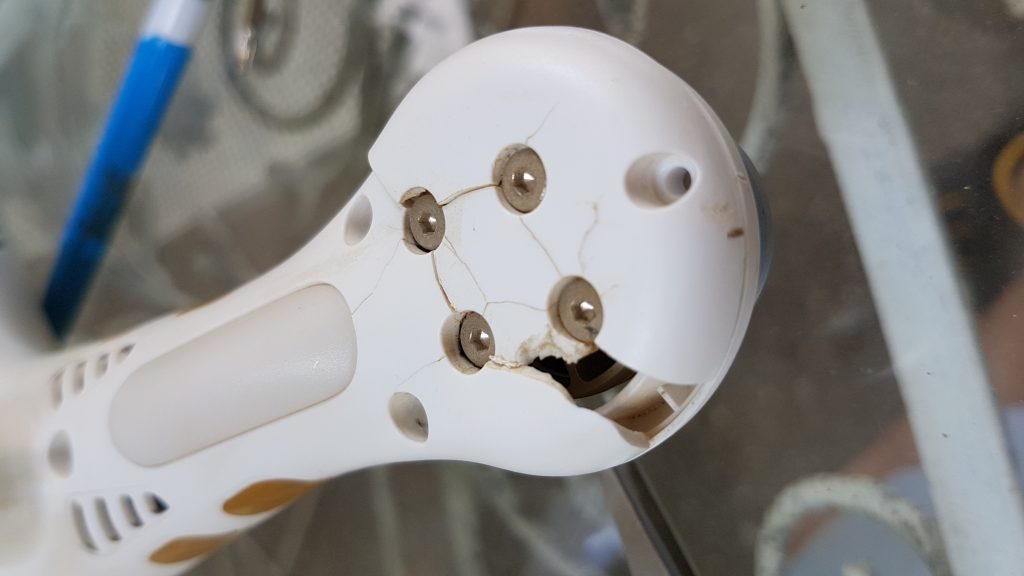

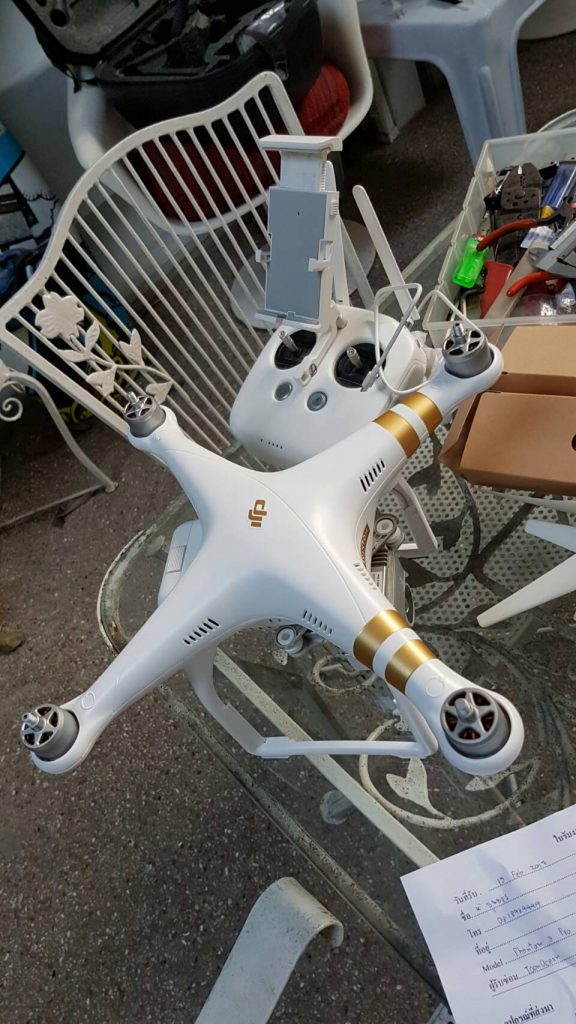

ตัวอย่างนี้คือ บินชนสายไฟฟ้า ทำให้เครื่องบินตก ตัวปีกร้าว ต้องทำการเปลี่ยนกระดองใหม่
มาดูทีละขั้นตอนในการ ซ่อม DJI Phantom 3 กันเลย ว่าทำกันอย่างไร

ซ่อม DJI Phantom 3 ซ่อม

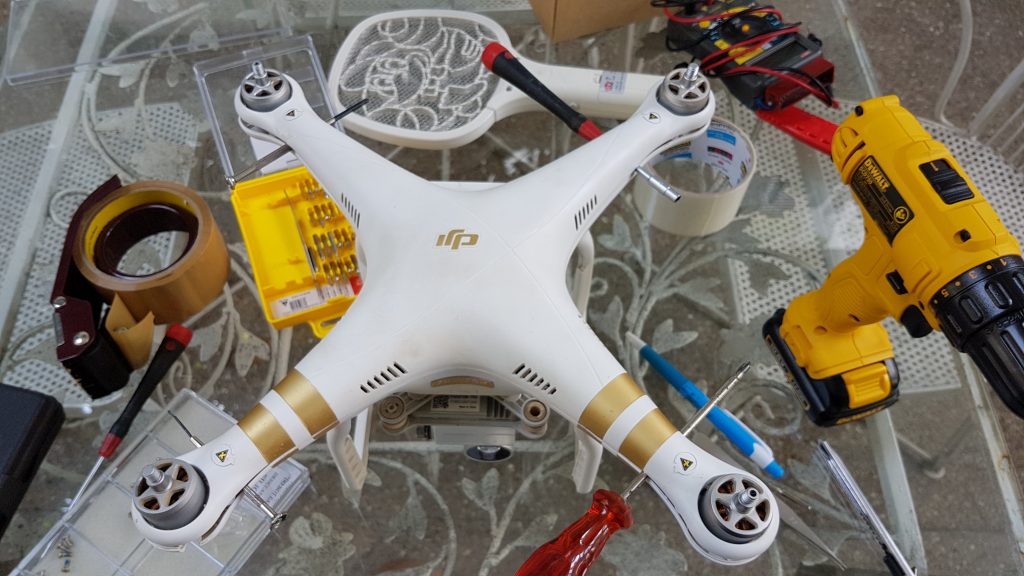

อุปกรณ์ที่ต้องเตรียม

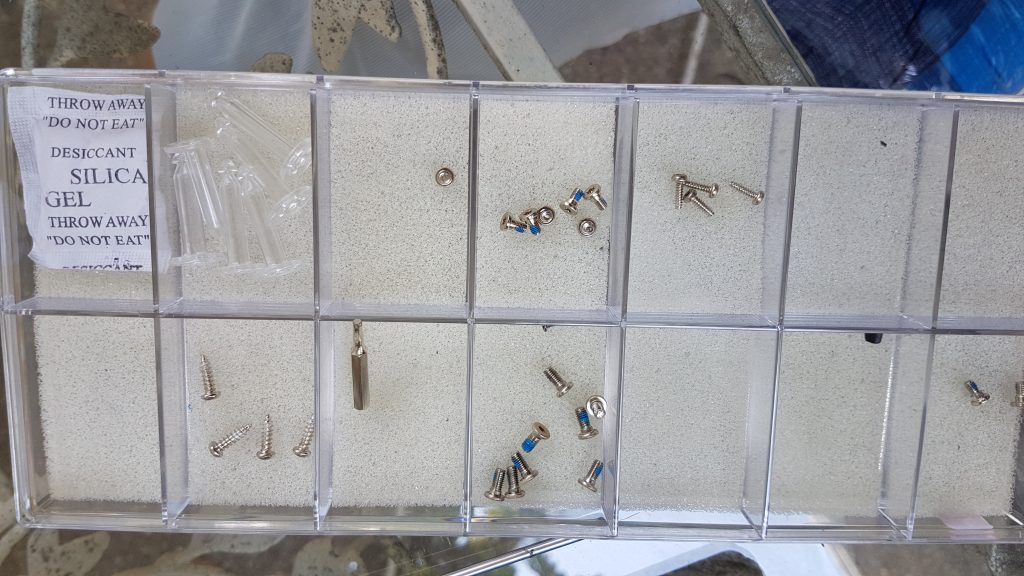

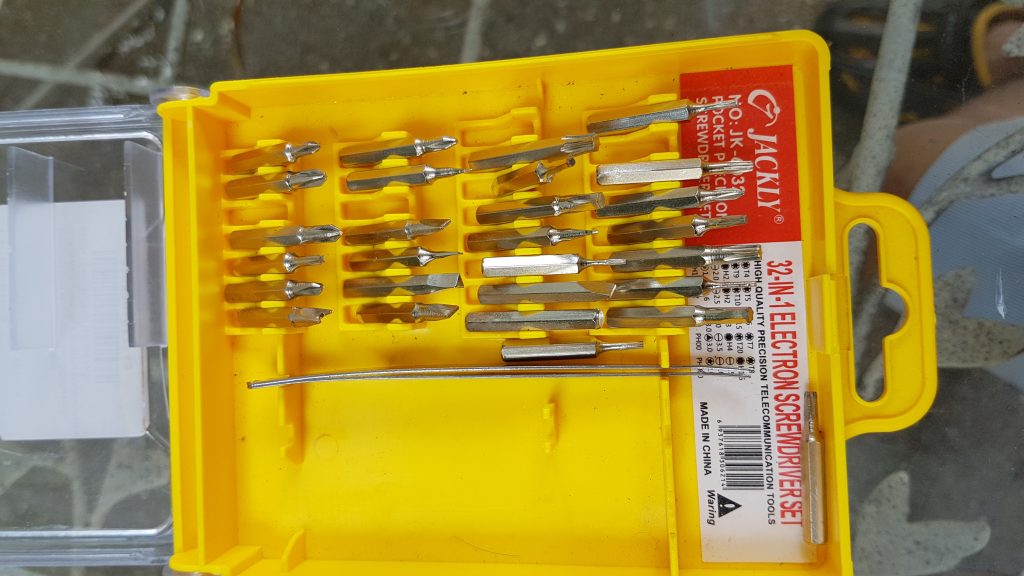

1.กล่องใส่น๊อตและอุปกรณ์ เนื่องจากการแกะรื้อประกอบ จะมีชิ้นส่วนจำนวนมาก และน๊อตทุกชนิดที่ขนาดต่างกัน

2.ประแจ ใช้ทั้งประแจหกเหลี่ยม และประแจดาว , สามารถซื้อได้ที่คลองถม หรือสะพานเหล็ก

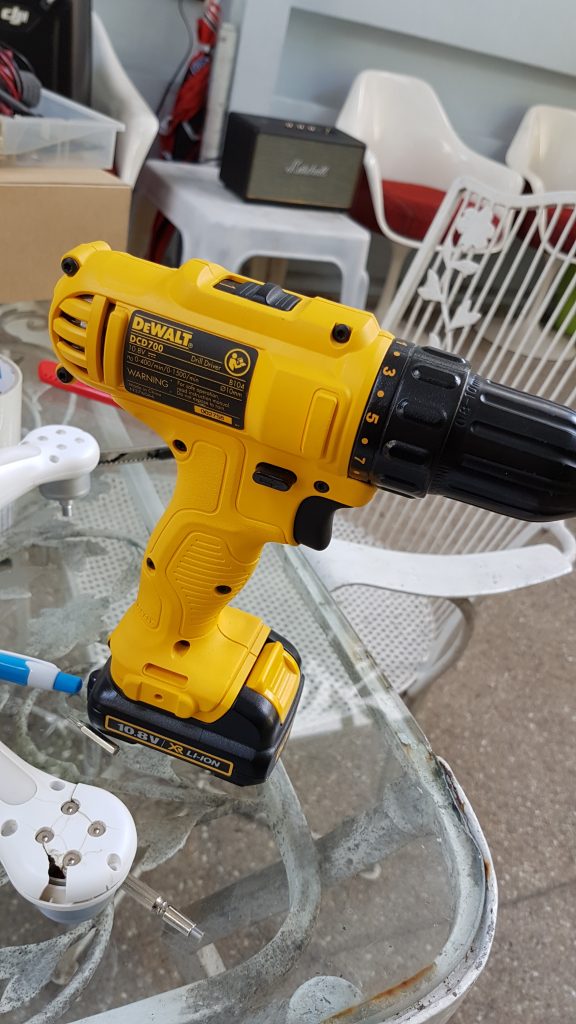

3. สว่านไฟฟ้า หรือไขควง , ถ้าไม่อยากเมื่อย ก็แนะนำให้หาสว่านไฟฟ้า , ถ้าแรงเยอะ ก็ใช้ประแจได้ครับ แล้วแต่ความถนัด เพราะในการ ซ่อม DJI Phantom 3 นั้นต้องแกะน๊อตประมาณ 50 ตัว



ขั้นตอนแรก แกะกระดองก่อนครับ

เริ่มจากแกะน๊อตสามตัวรอบมอเตอร์ DJI Phantom 3 ออกมาให้หมดก่อน น๊อตสามตัวนี้ ต้องใช้ประแจดาวเท่านั้น

จากนั้น ให้แกะน๊อตยึดปีก (สังเกตุได้จากกลางรูป ที่มีประแจชี้)

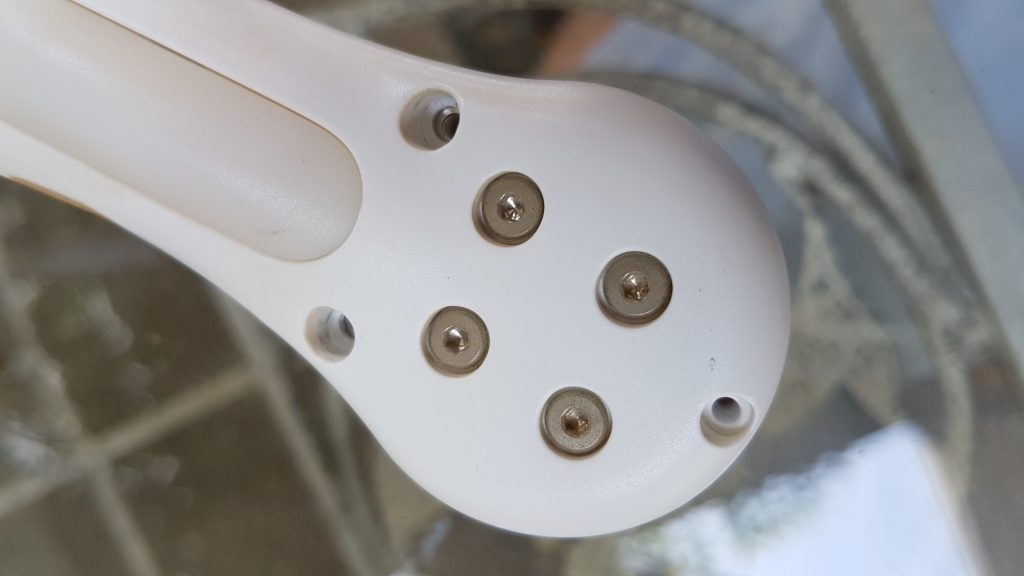

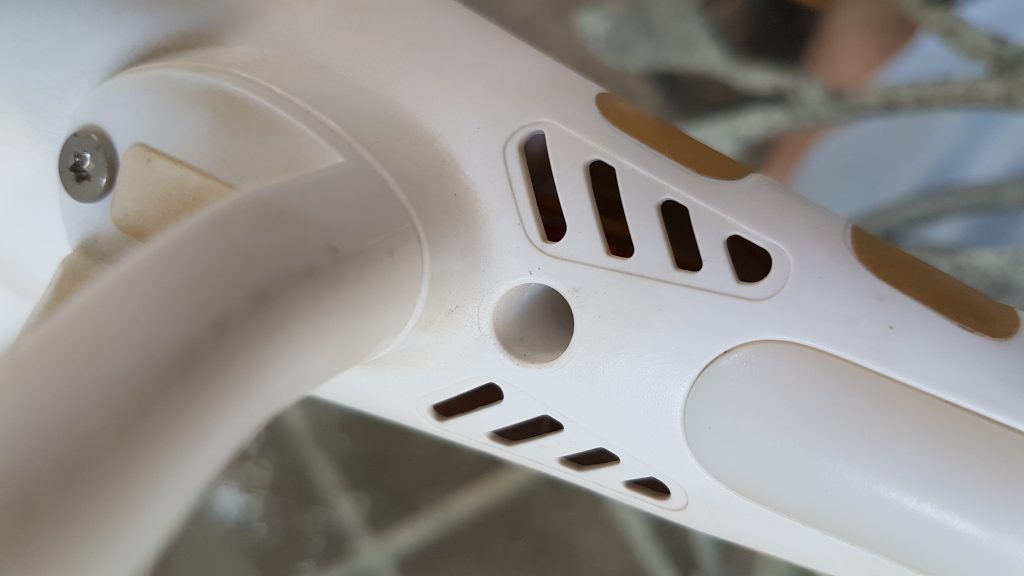

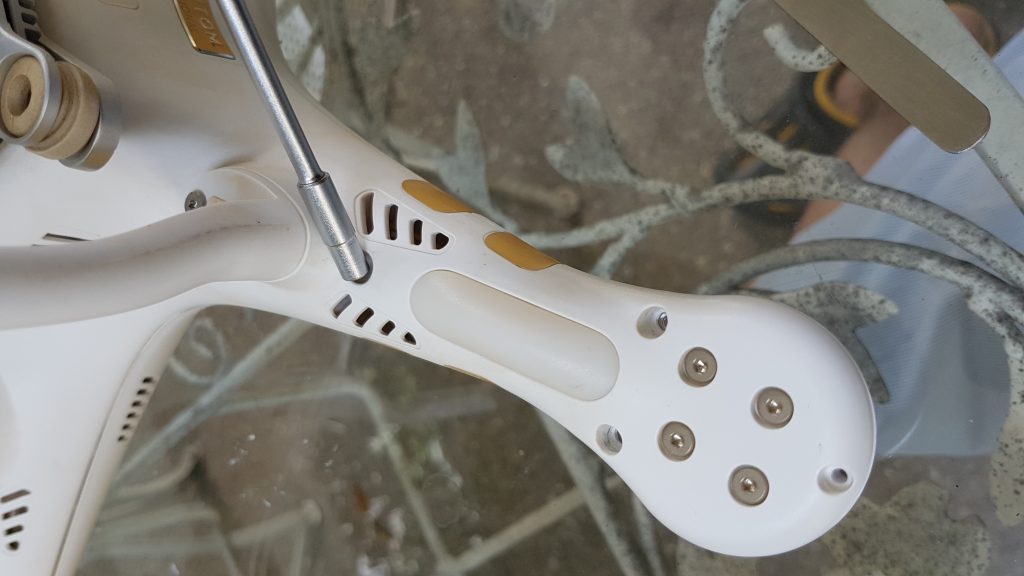

บริเวณรู ที่ต้องใช้ประแจดาวขันน๊อตออก

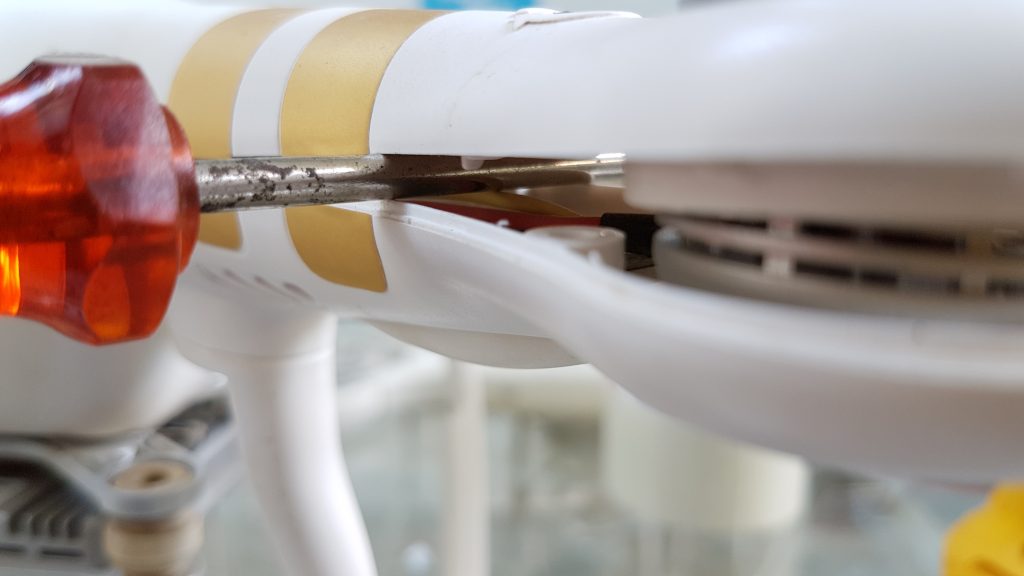

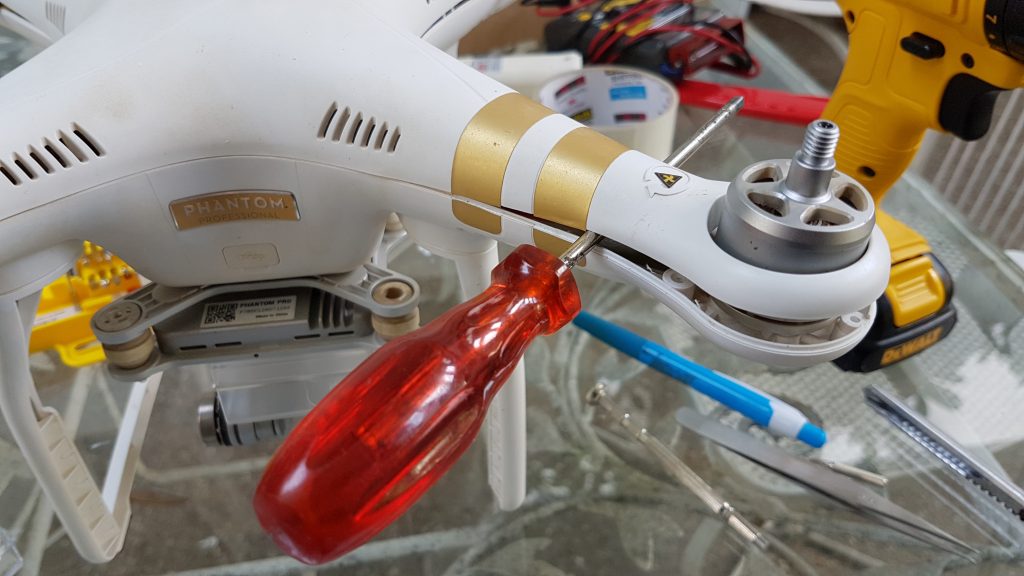

เมื่อแกะน๊อตครบฝั่งละ 4 ตัว ก็สามารถเปิดขอบฝาได้ , เมื่อเปิดฝาได้ 1 ฝั่งแล้ว ให้เอาประแจเสียบคาไว้ ไม่งั้นกระดองจะกลับไปปิดเหมือนเดิม

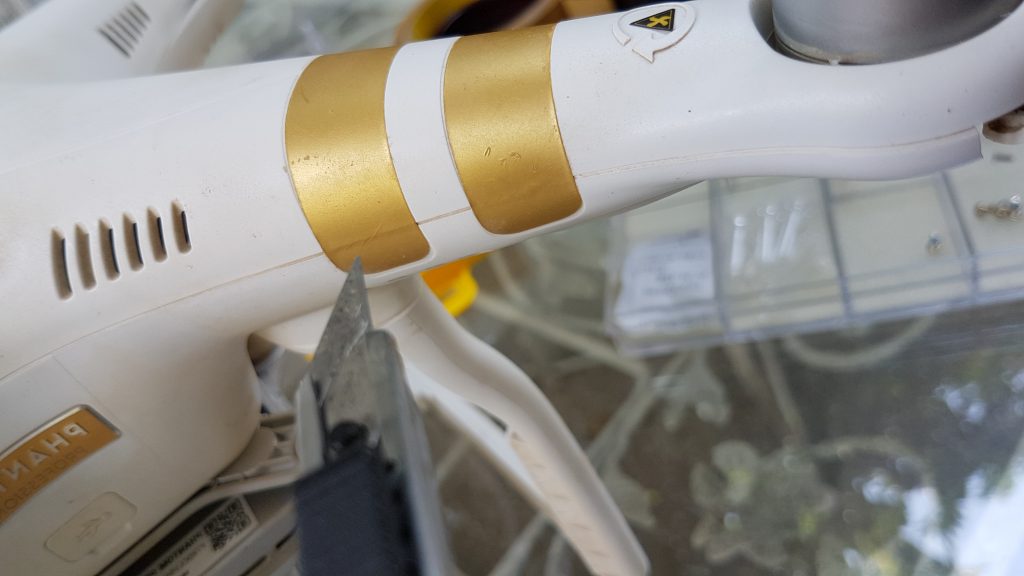

ทำการแกะสติ๊กเก้อ DJI Phantom 3 ออกมา (การทำแบบนี้ถือว่าหมดการรับประกัน)

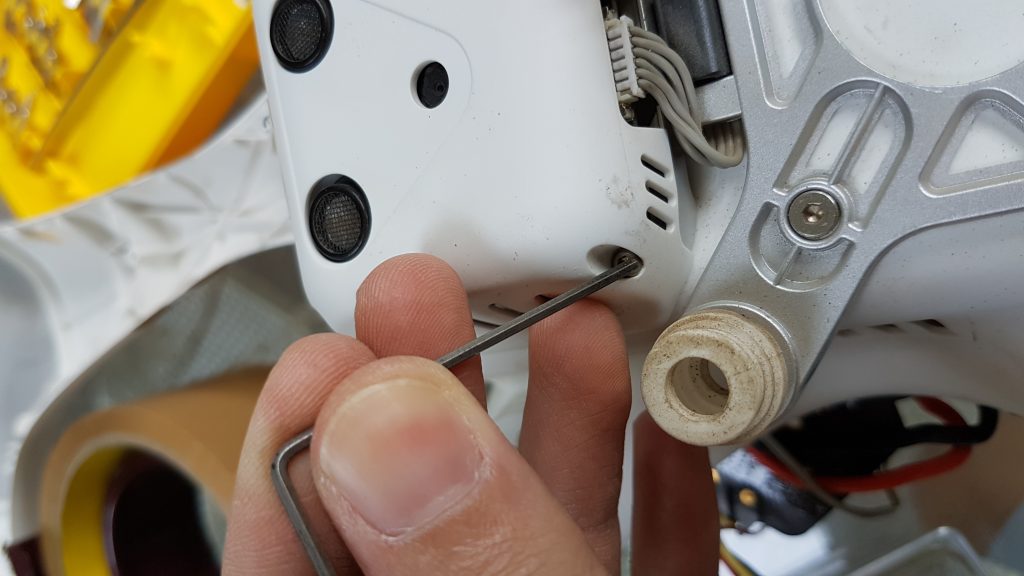

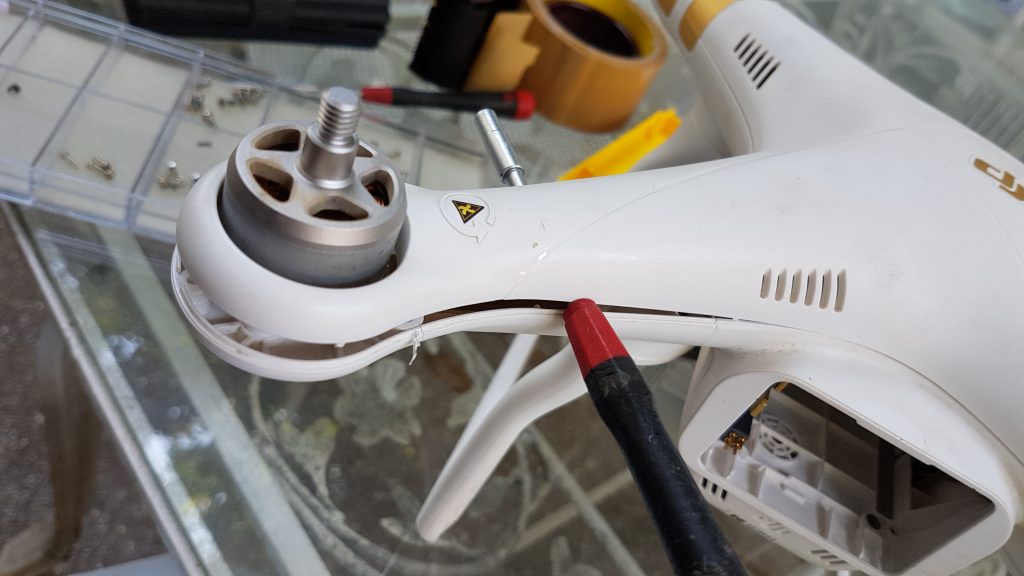

เมื่อทำการแกะน๊อตทั้งสี่ด้านแล้ว ก็ให้ทำไขควงหรือประแจเสียบเข้าไปไว้ทุกมุม

ในการเสียบไขควงหรือประแจ ต้องระมัดระวังอย่างมาก ไม่ให้ประแจโดนสายไฟมอเตอร์กับสายไฟ LED ด้านใน

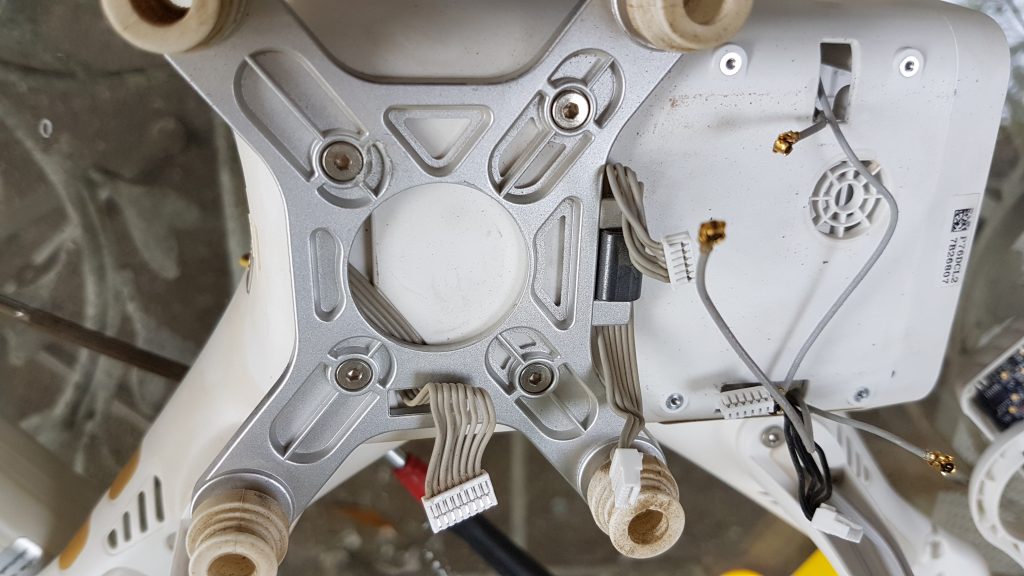

เมื่อเสียบประแจเข้าไปขัด จะได้ดังรูป สังเกตุว่าจะมีสายมอเตอร์ 3 เส้น ให้ระวังอย่างยิ่ง

เมื่อแกะกระดองได้แล้ว อย่าเพิ่งยกออกมา เนื่องจากมีสาย GPS อยู่ จะเห็นสายเล็ก ที่ขอบๆ ให้ดึงออกเสียก่อน

ดึงสายออกมาก่อนที่จะเอาฝาด้านบนของ DJI Phantom 3 ออก

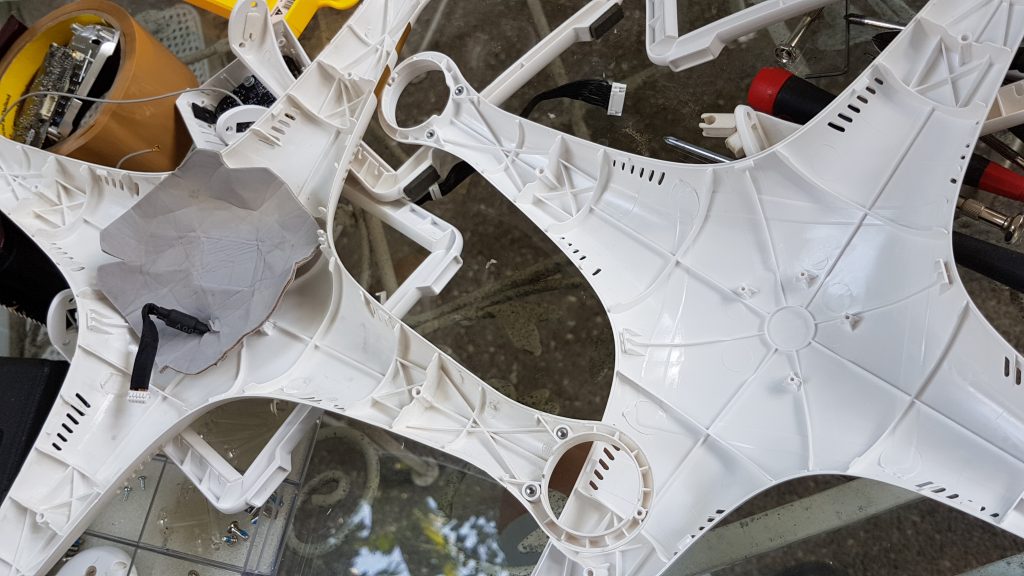

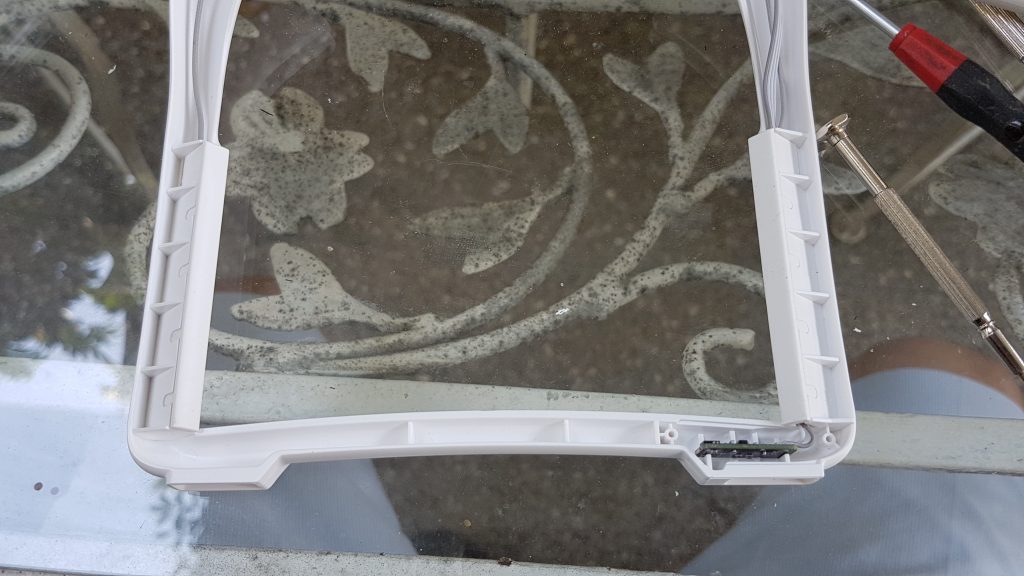

เมื่อดึงสายออกมาแล้ว จะสามารถแยกกระดองบนกับกระดองล่างได้แล้ว จากภาพ ด้านซ้าย คือ ฝาบน ตรงกลาง คือ ตัวลำ

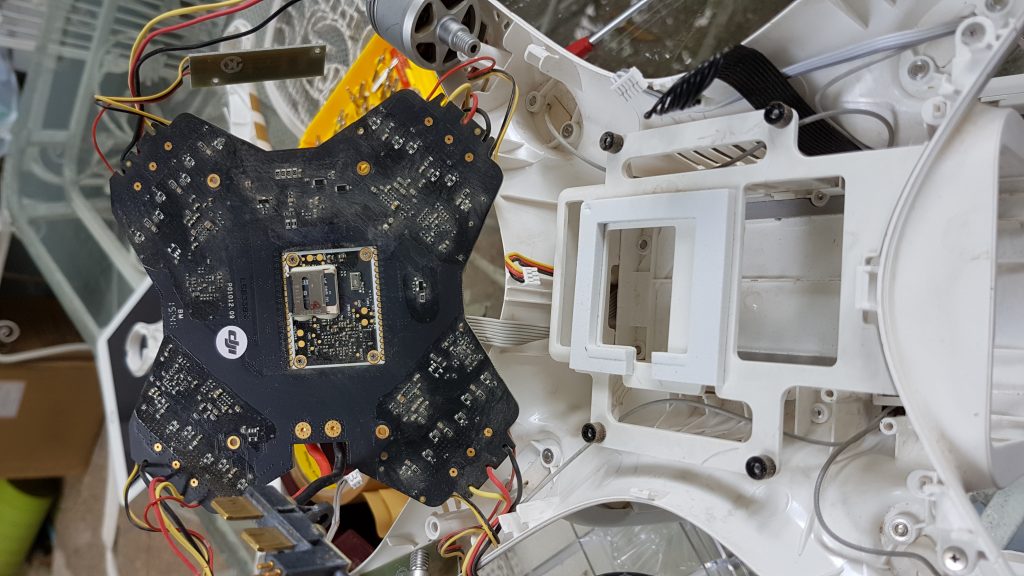

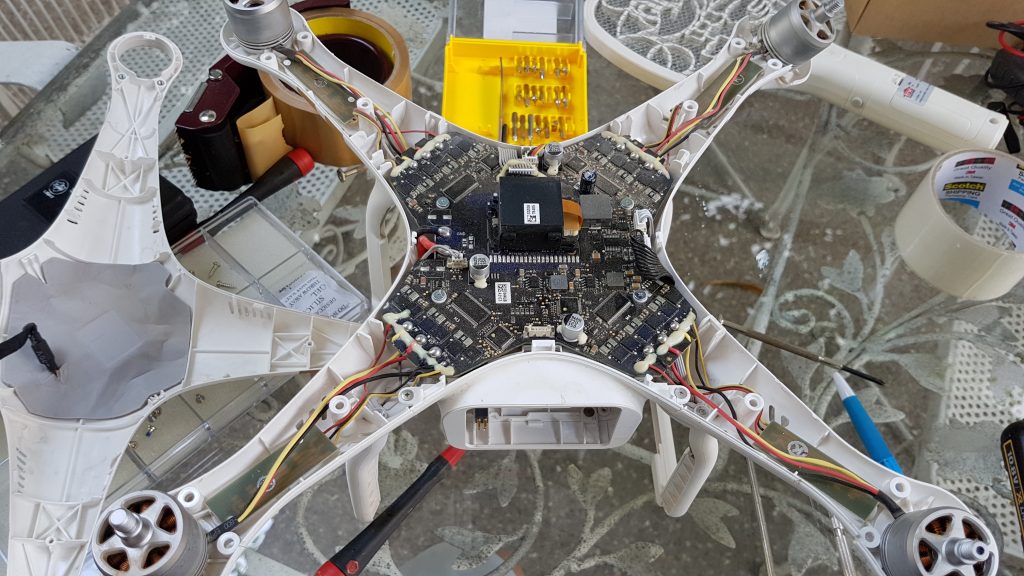

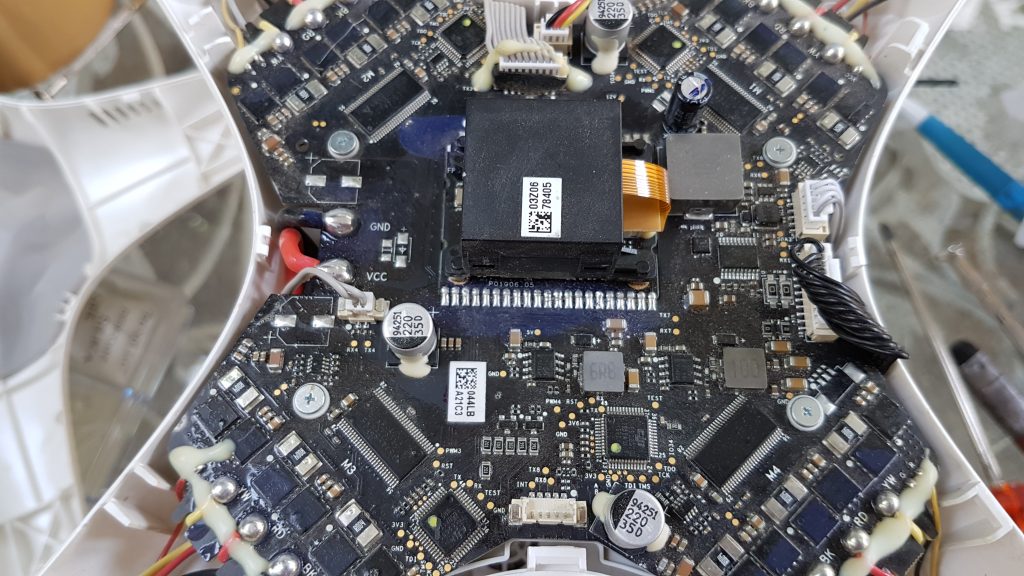

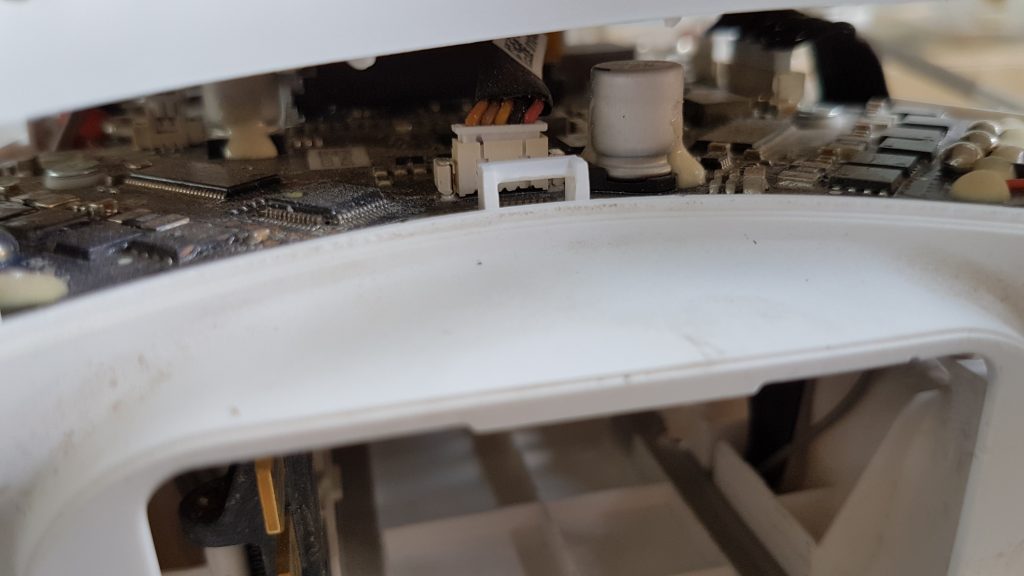

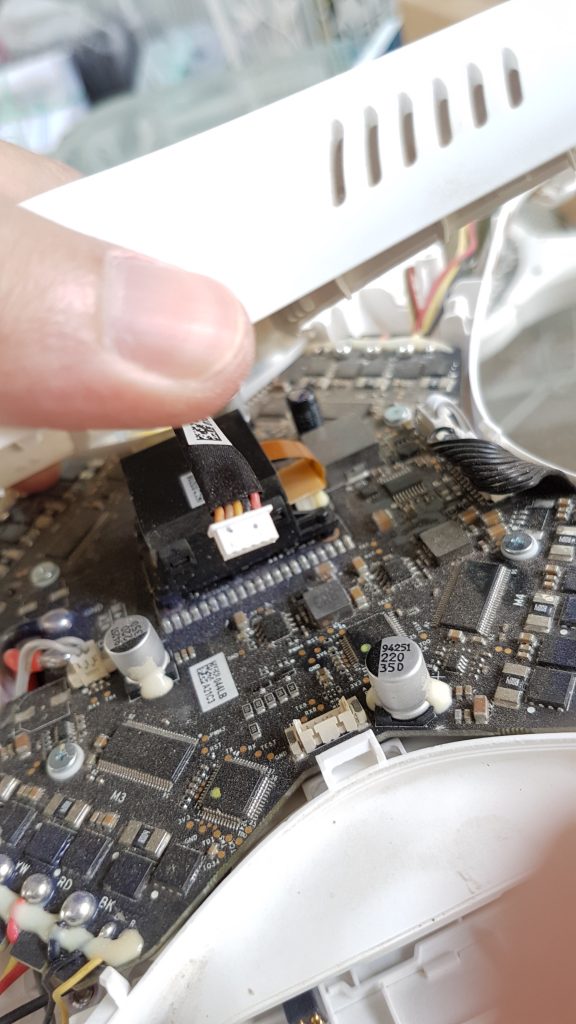

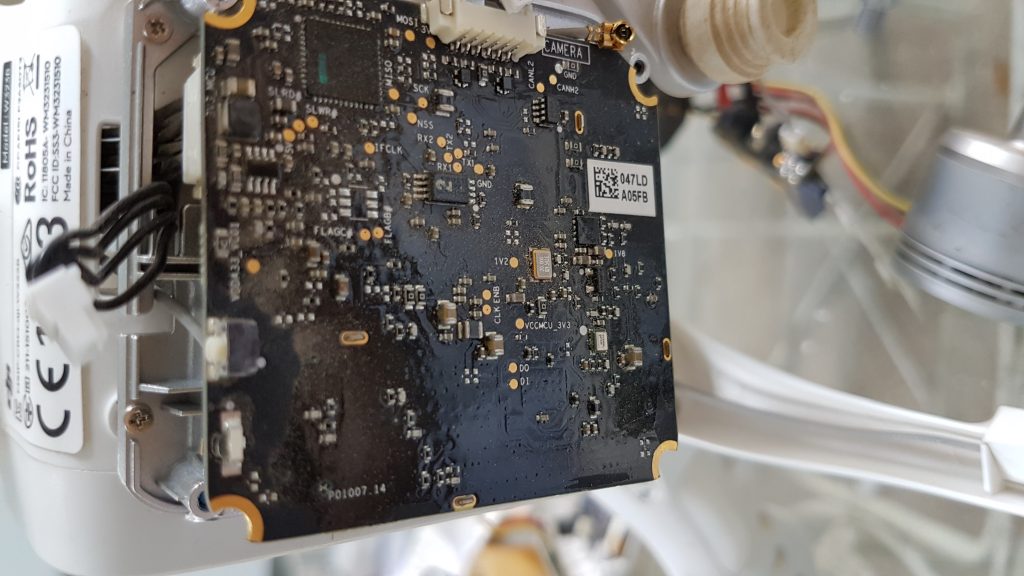

DJI Phantom 3 Controller Board ตัวบอร์ดจะมี Speed Controller และ IMU อยู่ในบอร์ดเดียว

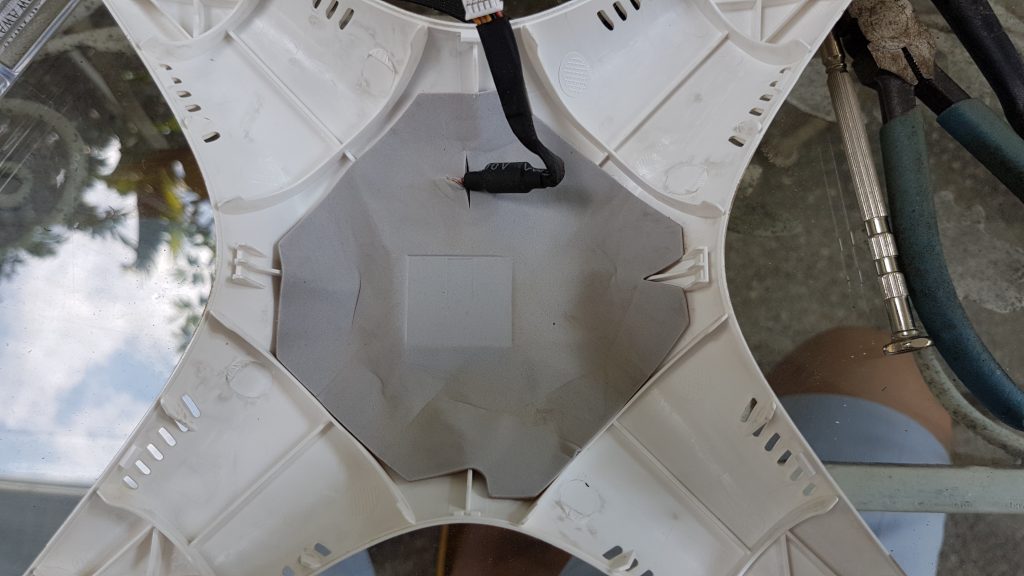

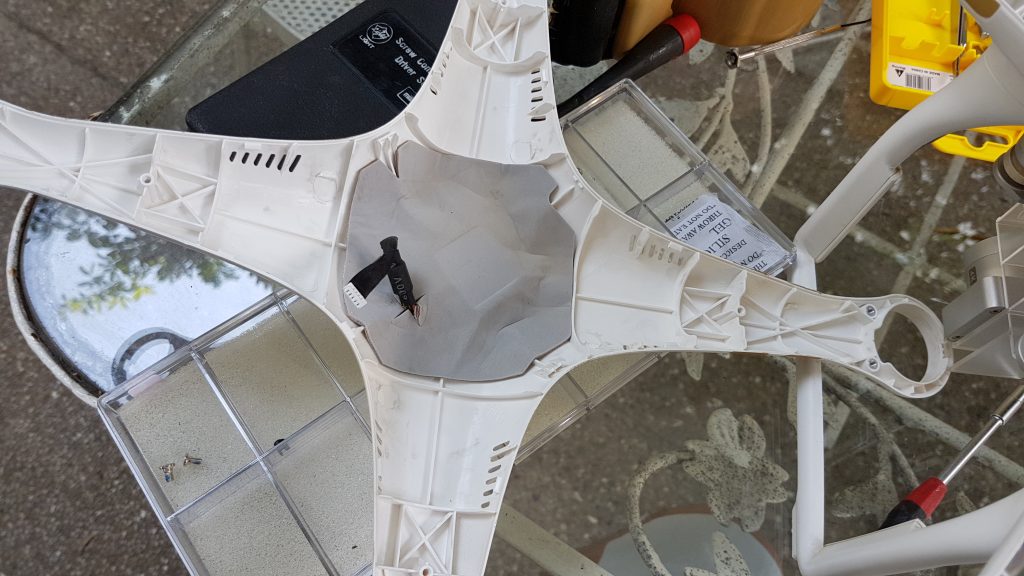

ภาพกระดอง DJI Phantom 3 ด้านบน , gps จะถูกหุ้มด้วยกระดาษฟอย , ด้านในจะมี Module GPS อยู่

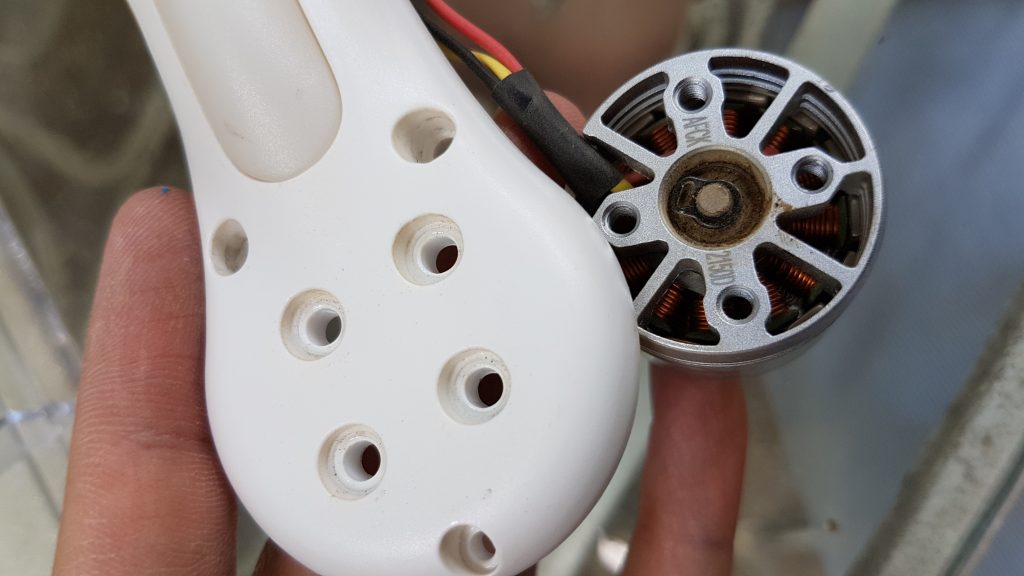

ทำการแกะมอเตอร์ออกมา , มอเตอร์จะถูกติดกับกระดองชิ้นล่าง ด้วยน๊อตหกเหลี่ยม,จำนวน 4 ตัว, ต่อ 1 มอเตอร์

ทำการแกะน๊อตที่ตัวบอร์ดออกมา มีทั้งหมด 4 ตัว

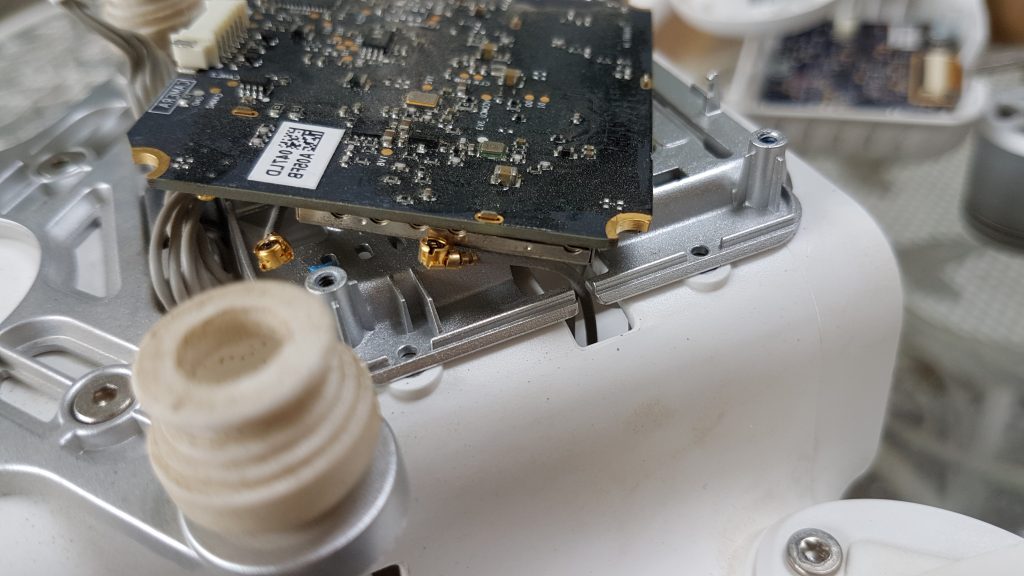

เมื่อแกะบอร์ด Controller ได้แล้ว ก็ต้องแกะขั้วไฟด้านล่าง

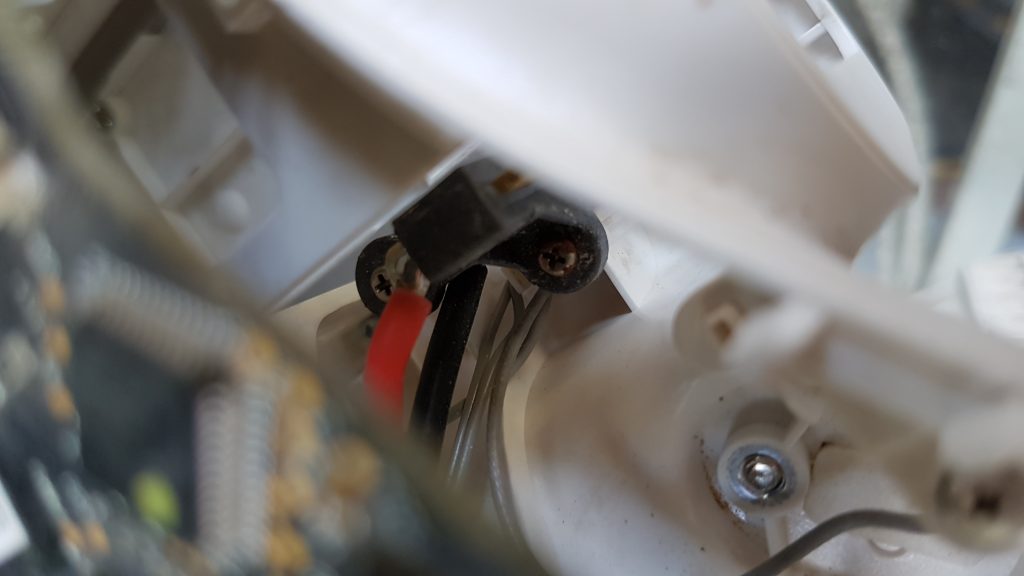

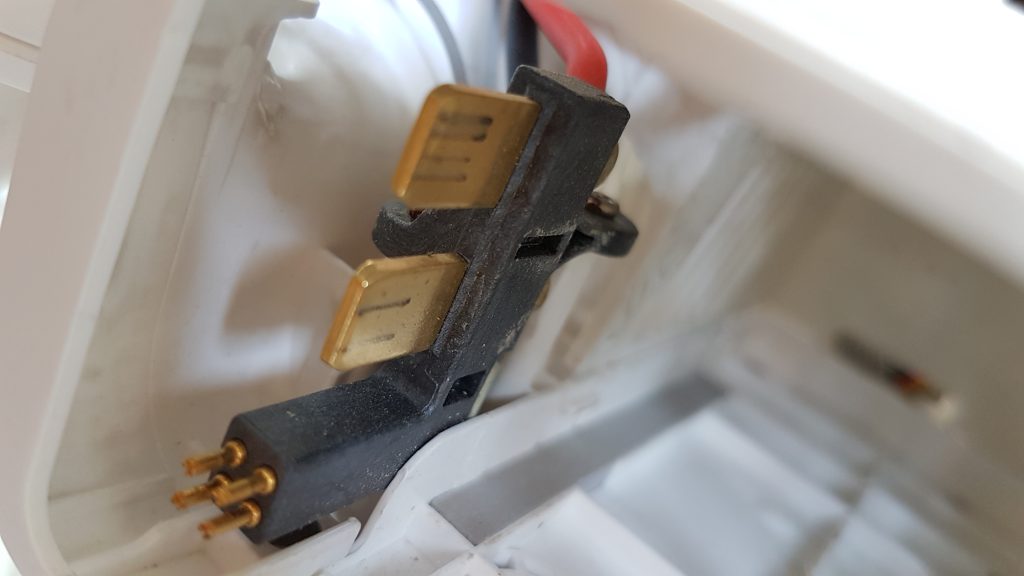

ขั้วไฟที่ซ่อนอยู่

จะมีน๊อตสองตัวด้านบนขั้วไฟ ให้ขันออกทั้งสองตัว

ทำการแกะชุด Vision Positioning และ LightBridge

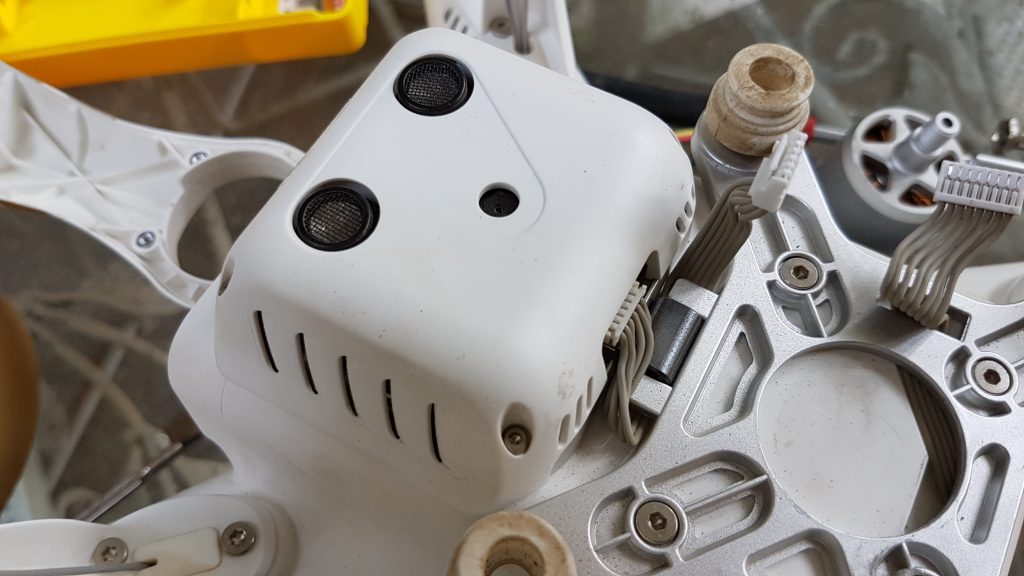

ขันน๊อตออกทั้ง 4 ตัว (ด้านบนเปลือกสีขาว เป็นชุด Vision Positioning , ส่วนด้านล่างเป็นชุด LightBridge (เอาไว้ส่งภาพ))

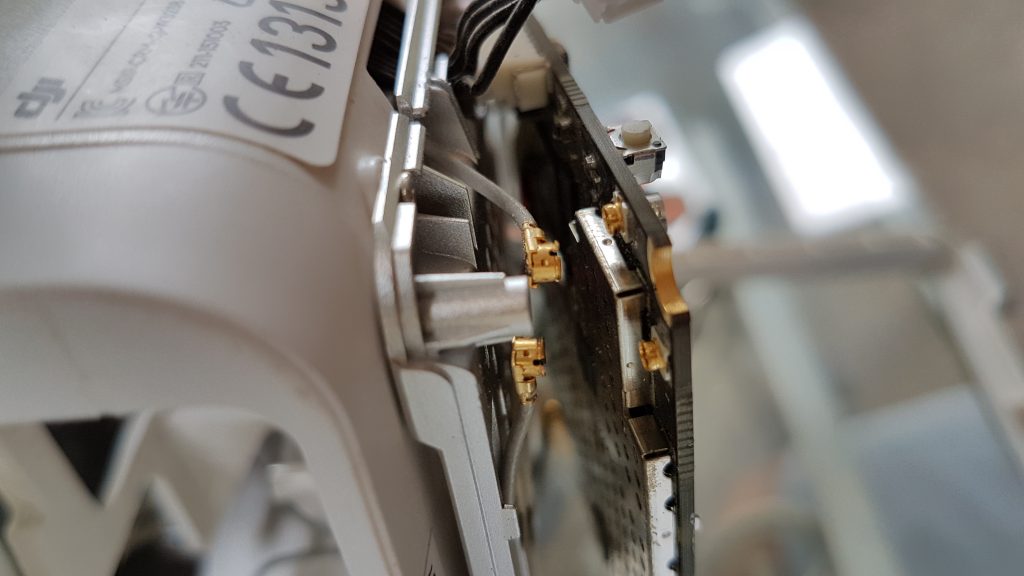

ชุดส่งภาพ DJI Phantom 3 LightBridge

แกะสายสัญญาณทั้ง 4 ด้านก่อนที่จะดึงแผงออก

แกะน๊อตทั้ง 4 ที่ฐาน Light Bridge ออกมา , ระวังสายพัดลมขาด อย่าดึงออกมาทันที ดูให้ดีก่อน

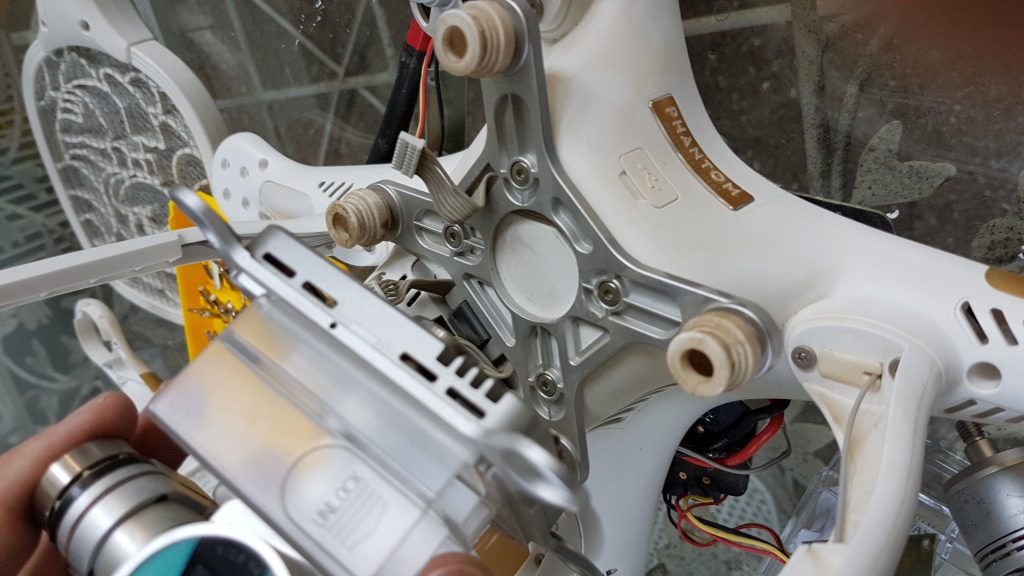

แกะชุดกล้อง DJI Phantom 3 ออกมา

ฐานกล้อง DJI Phantom 3

ถอดชุดใส่แบบตารี่ DJI Phantom 3 ออกมา

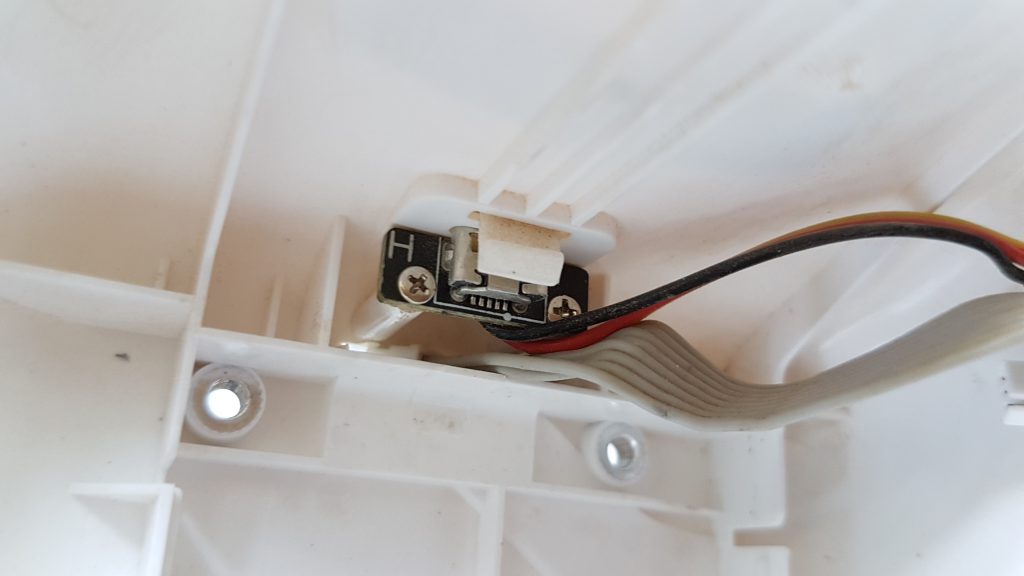

ถอด USB ที่ด้านหน้าตัวลำออก

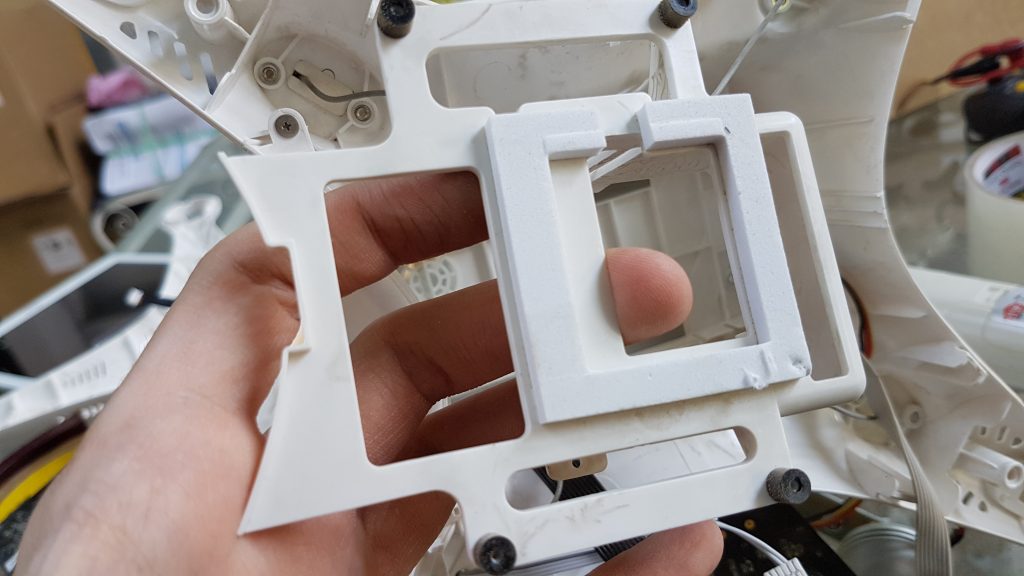

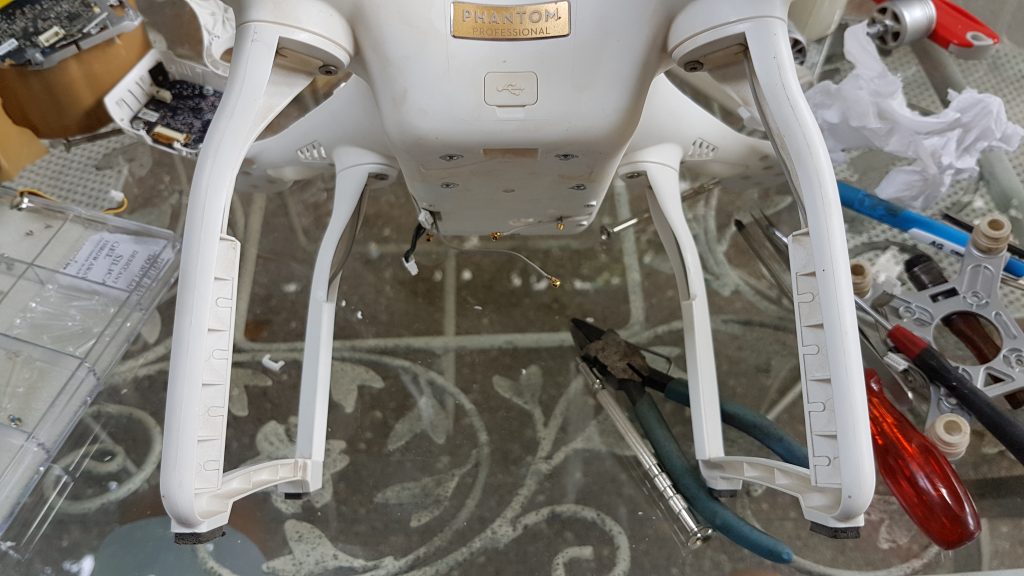

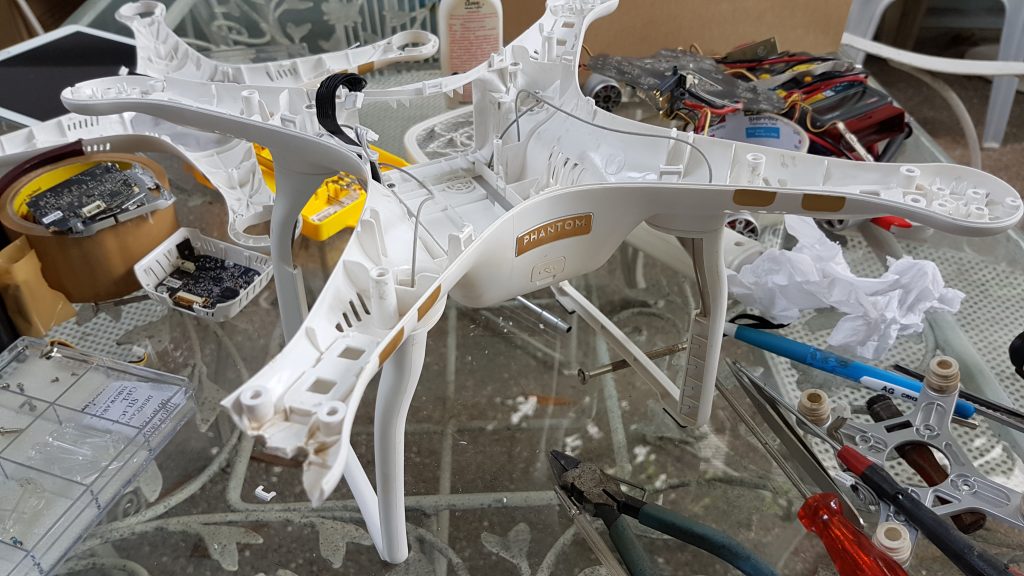

เมื่อแกะออกมาทั้งหมดแล้ว ก็จะเหลือแต่กระดองด้านล่างกับขาสกี

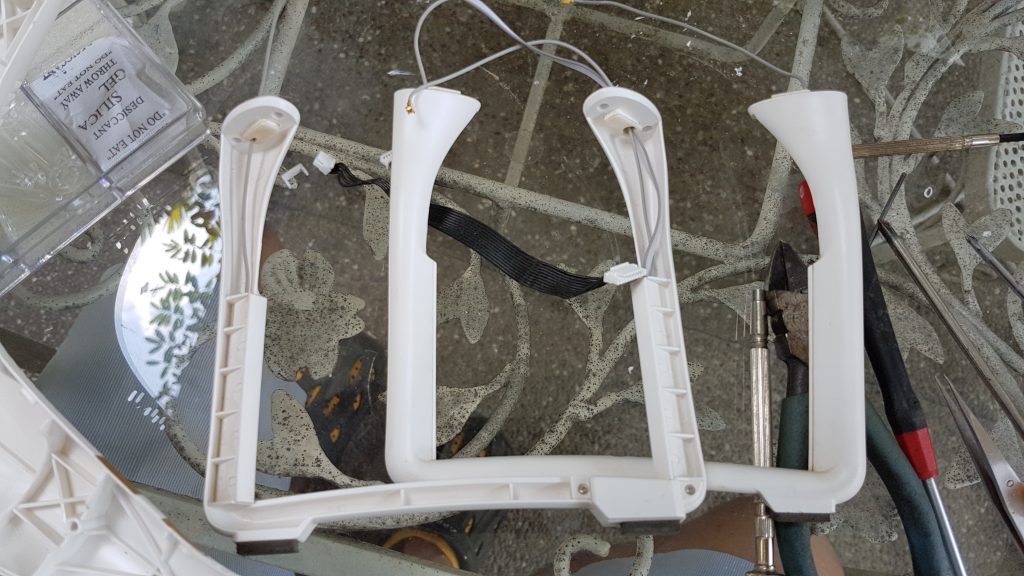

ขั้นตอนต่อไปคือรื้อขาสกี

ขาด้านซ้ายกับด้านขวา แยกกัน , ขาด้านขวามี Compass , ขาด้านซ้ายไม่มี Compass

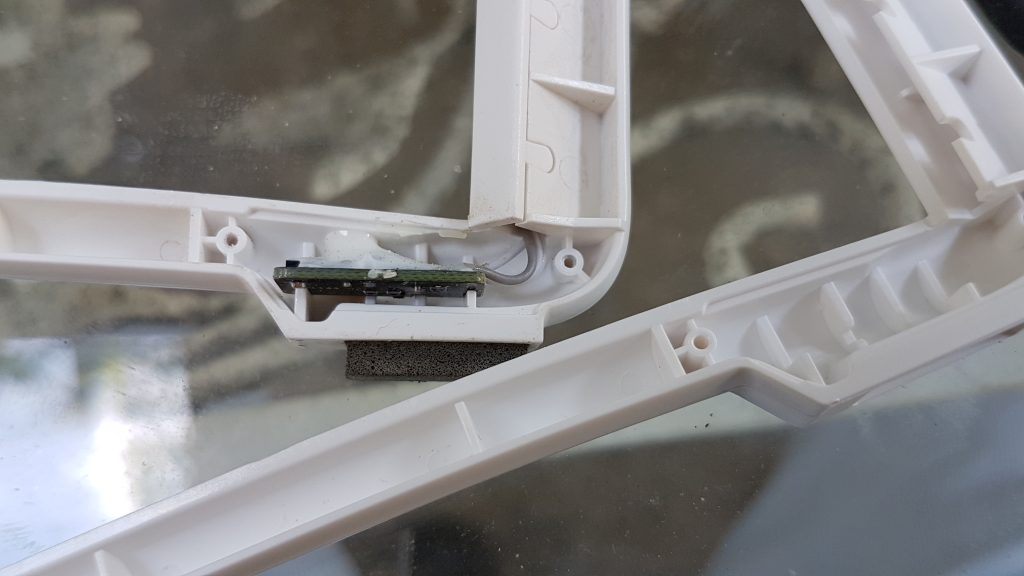

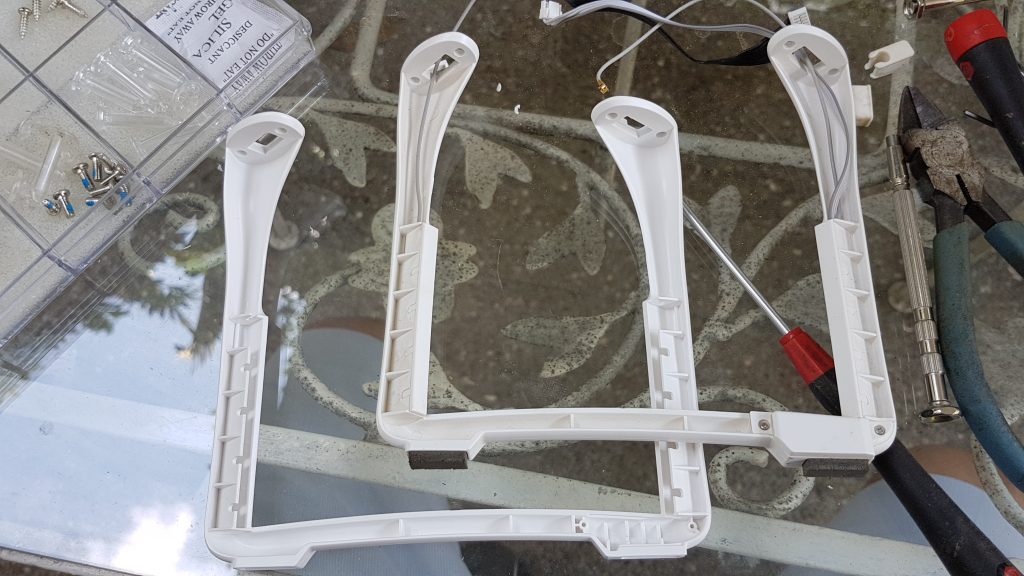

รูปด้านล่างคือขาด้านซ้ายทั้งคู่ มีอันใหม่และอันเก่า ทำการย้ายตัวส่งสัญญาณภาพและ Compass

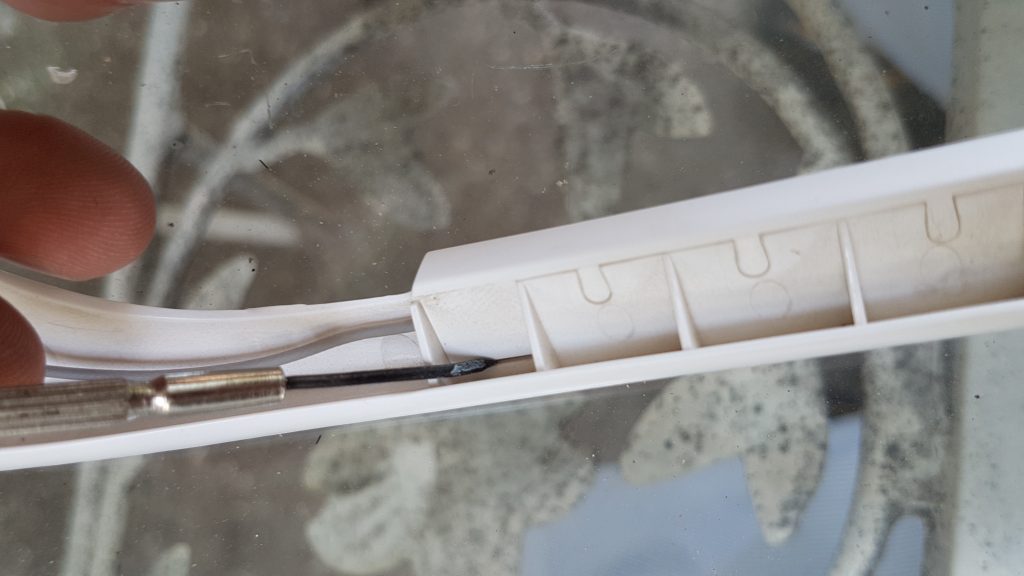

แงะตัวรับส่งภาพ และนำไปใส่ที่ขาอันใหม่ (ให้แงะที่ด้านบนสุด จะได้ไม่เป็นรอย)DJI Phantom 3 Compass อยู่ด้านล่างของขาสกี เวลาใส่เข้าไปในขาอันใหม่ ต้องยิงกาวร้อนเข้าไปด้วย

สภาพหลังจากย้ายไปที่ขาใหม่ อย่าลืมหยอดกาวร้อนที่แผง compass ด้านล่างด้วยนะครับ , ห้ามใช้กาวตราช้างเด็ดขาด

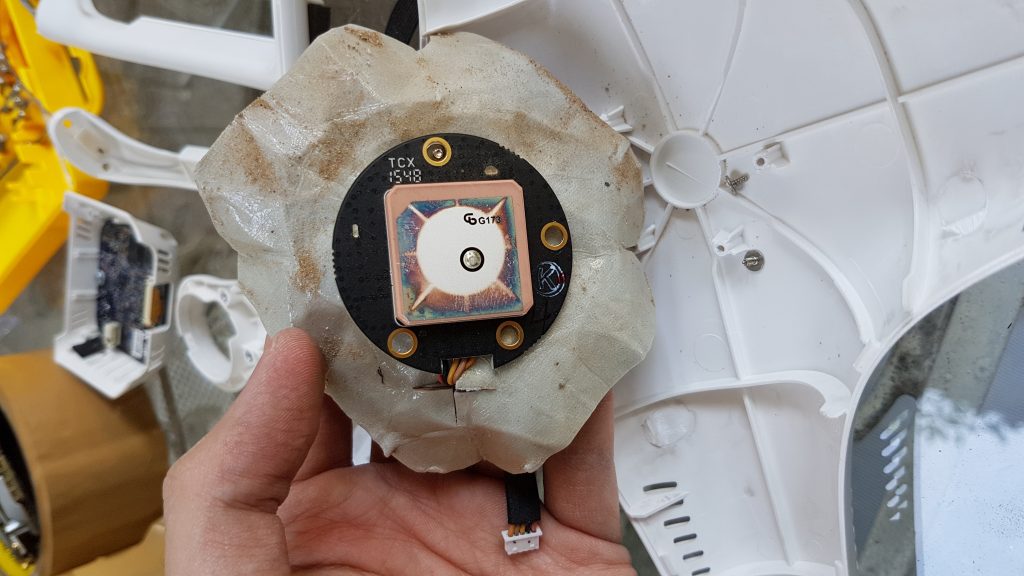

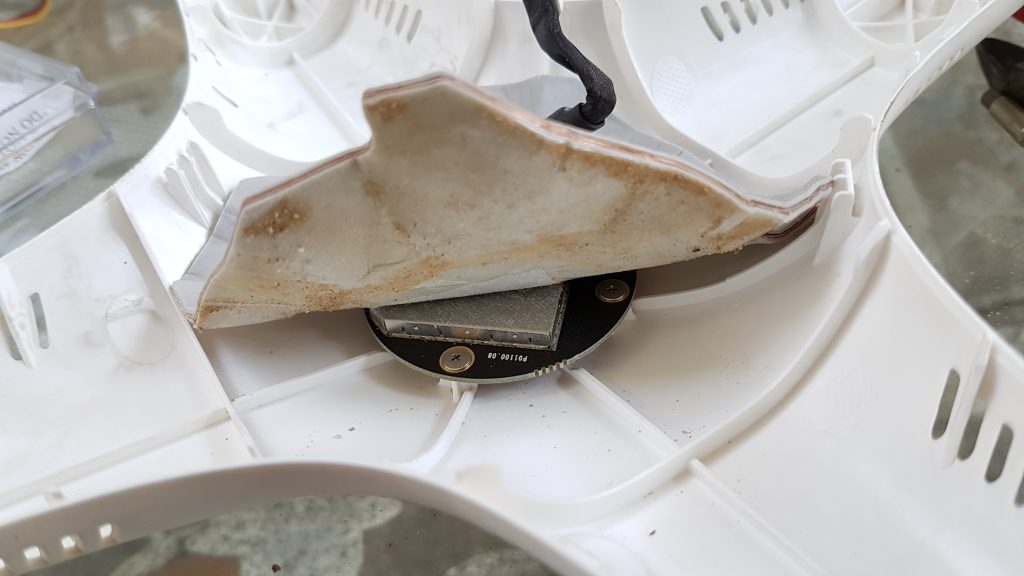

ทำการย้าย GPS Module ไปที่กระดองอันใหม่ จะมีแผ่นฟลอยกันอยู่ ให้ค่อยๆแง้มออกมา ไม่ต้องดึงออกมาหมด

แง้มออกมา จะมีน๊อต ให้ขันออกทุกตัว

เมื่อแกะออกมา จะได้สภาพดังนี้ ให้นำไปใส่ที่กระดองใหม่

ทำการย้ายร่าง และประกอบให้เหมือนเดิม

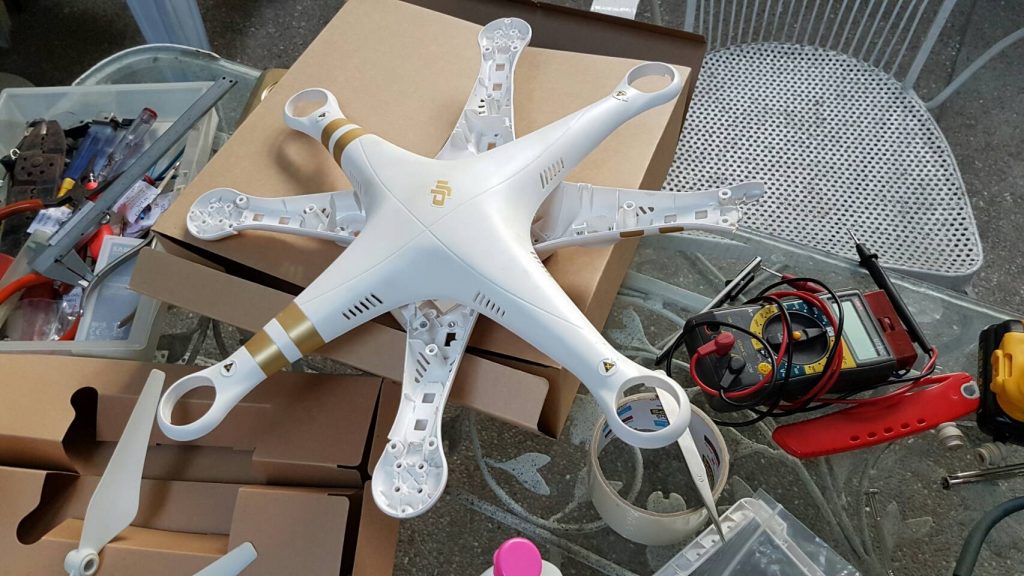

กระดองก่อนที่พังเสียหาย ถูกถอดออกมาแล้ว

สภาพหลัง ซ่อม DJI Phantom 3

ซ่อมเสร็จพร้อมใบแจ้งซ่อม



ราคาค่าซ่อมโดยทั่วไป หากใครต้องการที่จะ ซ่อม DJI Phantom 3 ด้วยตัวเอง
1.  กระดอง DJI Phantom 3 Shell = 3,000 บาท
2.  ค่าแรงเปลี่ยนกระดอง DJI Phantom 3 = 1,000-1,500 บาท
3.  Motor DJI Phantom 3 = 1,200 บาท

โทรสอบถามข้อมูลเพิ่มเติม
0849799442
Line ID : @djibangkok (มี @ นำหน้า)
Facebook Fanpage : www.facebook.com/djibangkok
